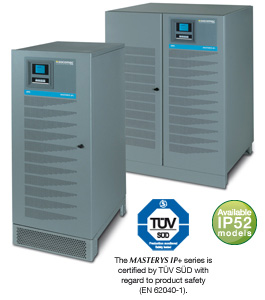

MASTERYS IP+ 从10到80 kVA 恶劣环境高可靠性

电话咨询
400-678-3410 / 13371758512
公司总机
400-678-3410
企业QQ
企业QQ
收藏
  • 产品说明
  • 产品参数

标准电气特性和电气选件

标准电气功能

• 市电双线输入
• 内置维护旁路
• 反向馈电保护：检测电路
• 电池专家系统（EBS）用于电池管理

可选电气功能

• 电池使用寿命长
• 外部电池柜（防护等级达IP32）
• 外部温度传感器
• 额外电池充电器
• 额外变压器
• 并联套件
• 冷启动
• ACS同步系统
• 中性线创建组件用于未创建中性线的市电
• 电路板耐热、防腐蚀保护

可选电气功能

• 外部电池柜
• 外部温度传感器
• 外置电池充电器
• 电化隔离变压器
• 并联套件
• ACS同步系统

标准通讯功能

• 多语言图形显示器
• 干连接接口
• MODBUS/JBUS RTU
• 内置局域网接口（网页、电子邮件）
• 2个可选通讯插槽

可选通讯功能

• 干连接接口
• PROFIBUS
• MODBUS TCP
• NET VISION：专业WEB/SNMP接口用于不间断电源（UPS）远程监控和关闭多个操作系统的管理

远程维护

• LINK UPS：维护软件24小时/7天不间断监控溯高美索克曼不间断电源（UPS）


可选电能存储：超级电容器



在某些不需要很长备用时间的特殊情形下，超级电容器可能成为适宜的电池替代品。这个解决方案专门定位为低电压穿越和短时间断电，或简化发电机桥接或运行环境可能危及电池使用寿命的情况。这将促使电能存储系统高度可靠，而无须维护。

优点

• 极其长度使用寿命：15年与几乎无限的循环
• 高可靠性——免维护
• 温度范围达45 °C
• 超速充电
• 免电池、无铅以及环境友好




技术数据



Sn [kVA] 10 15 20 30 40 60 80
Pn [kW] - 3/1 9 13,5 18 27 32 48
Pn [kW] - 3/3 9 13,5 18 27 32 48 64
并联配置(1) 达6 单元ts
输入
额定电压 400 V (3ph + N)
电压容许偏差 ± 20%(3) (达-40% @ 50%额定功率)
额定频率 50/60 Hz
频率容许偏差 ± 10%
功率因数/ THDI(2) 0.99 / < 3%
输出
额定电压 1ph + N: 230 V (可配置 220/240 V)
3ph + N: 400 V (380/415 V 可配置) (3)
电压容许偏差 ± 1%
额定频率 50/60 Hz
频率容许偏差 ± 2% (从1% 到 8% 与发电机组可配置)
电压畸变 < 1 %
过载 (2) 125% 10分钟， 150%1分钟
波峰因数 3:1 (符合IEC 62040-3)
旁路
额定电压 1ph + N: 230 V, 3ph + N: 400 V
电压容许偏差 ± 15% (从10% 到20% 与发电机组可配置)
额定频率 50/60 Hz
频率容许偏差 ± 2% (从1%到8%与发电机组可配置)
环境
运行环境温度
  1. 从0 °C到+40 °C (从15 °C到25 °C以便最佳电池使用寿命)
相对湿度 0 % - 95 % 不凝结
Maximum altitude最高海拔 1000 m 不调降 (最高3000 m)
1米处噪音等级
(ISO 3746)		 < 52 dBA < 55 dBA < 65 dBA
尺寸和重量 - 单相UPS机柜
尺寸(3/1) W x D x H 600 x 800 x 1400 mm 1000 x 835 x
1400 mm		 -
尺寸(3/3) W x D x H 600 x 800 x 1400 mm 1000 x 835 x
1400 mm
重量(3/1) 230 kg 250 kg 270 kg 330 kg 490 kg 540 kg  -
重量(3/3) 230 kg 250 kg 270 kg 320 kg 370 kg 500 kg 550 kg
防护等级 IP31 and IP52 (根据IEC 60529)
颜色 RAL 7012
标准
安全 EN 62040-1 (TÜV SÜD 认证), EN 60950-1
型号和性能 EN 62040-3 [VFI-SS-111]
电磁兼容性（EMS） EN 62040-2 (第二版)
产品认证 CE
