DELPHYS XTEND GP - Green Power 2.0 系列

电话咨询
400-678-3410 / 13371758512
公司总机
400-678-3410
企业QQ
企业QQ
收藏
  • 产品说明
  • 产品参数

标准电气特性和电气选件

有效配置方式

• 包含或不包含N+1冗余
• 分散或集中式旁路
• 公共或分开的旁路/主回路输入
• 分散或共享蓄电池
• 系统连接可采用顶部或底部进线方式
• 直线型，U型或者L型部署

标准电气特性

• 常规输入输出开关
• 内部维修旁路
• 反馈保护：检测电路
• EBS（电池专家系统）用于蓄电池管理
• 蓄电池温度传感器

电气选项

• 扩展的蓄电池充电器性能
• ACS同步系统
• 快速节能模式
• 用于3线输入和输出的套件（无中性线）

标准通讯特性

• 友好的多语种图形显示界面
• 通讯选件插槽
• 以太网连接（网络/SNMP/电子邮件）
• 用于事件记录存取的USB接口

通讯选件

• 用于单机和虚拟服务器的高级服务器关机设置
• ADC 接口（可配置的无电压触点）
• MODBUS RTU.
• MODBUS TCP.
• BACnet/IP interface.

远程监控服务

• LINK-UPS， 远程监控服务可将您的UPS与关键电源专家连接提供7×24小时服务


技术参数



系统配置
Xmodule 额定功率 200 kVA/kW
Xbay 底座数量 4 5 6
Xmodule 电源模块 (200 kVA/kW) 数量 2 3 4 2 3 4 5 2 3 4 5 6
功率 (kVA/kW) N 配置 400 600 800 400 600 800 1000 400 600 800 1000 1200
N+1 冗余配置 200 400 600 200 400 600 800 200 400 600 800 1000
整流器输入(1)
电压 400 V 3ph (200 至 480 V(2))
频率 50 / 60 Hz
功率因数 > 0.99
全负荷及额定电压下的总谐波畸变 (THDI) 2.5%(3)
逆变器
额定输出电压 400 V 3ph + N (可配置 380/415 V)
额定输出频率 50 / 60 Hz (可选)
电压谐波畸变 ThdU ≤ 1.5 %，额定线性负荷
旁路
额定电压 额定输出电压 ±15%（可设置）
额定频率 50 / 60 Hz (可选)
XMODULE 能效
在线双转换模式 高达 96 %
快速经济模式 高达 99 %

(1) IGBT 整流器。
(2) 附带条件。
(3) 输入 THDV < 1%。

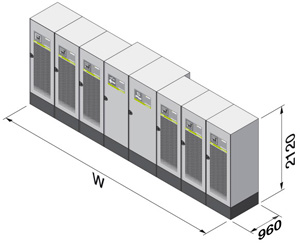

尺寸


直线型集成(1) XBAY 底座数量 宽度 (mm)
分布式旁路 共用或独立的输入 4 4340
5 5050
6 5760
集中式旁路 共用输入电源 4 4840
5 5550
6 6260
独立的输入电源 4 5340
5 6050
6 6760

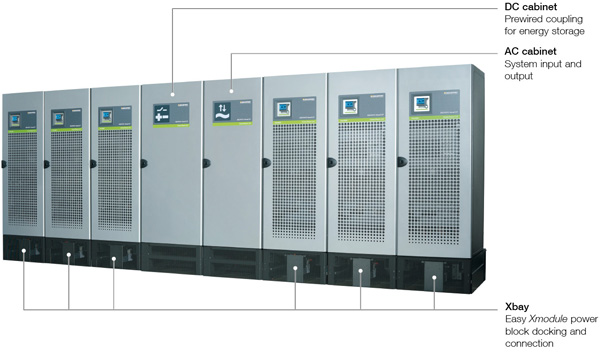

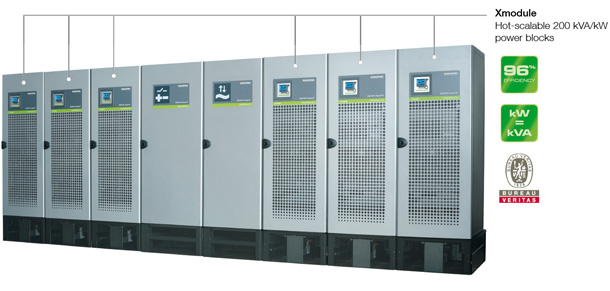

例图:由6个Xmodule电源模块组成的1.2MW系统
